마이크론(MU) HBM 총정리 | AI 메모리 수요와 HBM3E가 바꾸는 것



SEMICONDUCTOR · AI MEMORY

마이크론(MU) 완전 정리
AI 메모리 수퍼사이클의 한가운데

SK하이닉스·삼성전자의 HBM 덕분에 한 번쯤 들어봤을 종목, 마이크론. "마이크론이 삼성전자 가이던스를 보고 고치고, 삼성전자도 마이크론을 보고 고친다"는 우스갯소리가 있을 만큼 서로 맞물려 있어, 삼성전자 주주라면 함께 살펴볼 가치가 있다.

2026.05.27  ·  #마이크론   #HBM   #AI반도체

$1조＋ 시가총액 (美 첫 돌파)

21% HBM 점유율 (2위)

2026말 HBM 사실상 매진

$77.5억 FY26 2Q DC 메모리

이 글은 HBM이 무엇인지부터 마이크론의 시장 포지션, SK하이닉스·삼성과의 패키징 기술 경쟁, 그리고 HBM4·HBM4E로 이어질 다음 세대 판도까지를 순서대로 정리한 것이다.

PART 01HBM이란 무엇인가

1HBM(High Bandwidth Memory)은 여러 겹의 DRAM 다이를 수직으로 쌓아 하나의 패키지로 만든 초고대역폭 메모리임.



2이 칩은 AI 가속기(GPU/NPU) 바로 옆에 물리적으로 밀착 결합돼 대량의 데이터를 초고속으로 공급함. 데이터가 지나는 '도로'인 대역폭이 기존 범용 DDR 메모리 대비 수십 배 이상 넓음.



3엔비디아의 플래그십 Blackwell B200 GPU에는 무려 180GB 용량의 차세대 HBM3E가 탑재됨. 과거 H100 대비 2배 이상, H200 대비로도 28% 늘어난 용량임.



4데이터센터에 가면 거대한 냉장고나 캐비닛처럼 생긴 철제 기둥이 줄지어 서 있음. 이 캐비닛 1대를 반도체 업계에서는 '1개의 랙(Rack)'이라 부름.



5우리가 쓰는 최신 스마트폰의 메모리(RAM)는 보통 12GB 정도임. 그런데 AI 랙 1대에는 무려 13.4TB(13,400GB)의 초고속 메모리(HBM3E)가 들어감. 최신 스마트폰 1,100대 이상에 들어갈 메모리를 캐비닛 하나에 꾹꾹 눌러 담은 셈임.



6'대역폭'은 데이터를 나르는 고속도로의 차선 수(속도)임. 576TB/s라는 속도는 고화질(HD) 영화 약 15만 편을 단 1초 만에 통째로 전송할 수 있는 수준임.



7거대 데이터센터용 GB200 NVL72 시스템 기준으로 보면, 단일 랙에만 최대 13.4TB의 HBM3E와 초당 576TB의 대역폭이 통째로 투입됨.



8정리하면, 엔비디아의 최신 AI 랙 1대는 스마트폰 1,100대 분량의 초거대 창고(13.4TB)에 영화 15만 편을 1초에 나르는 고속도로(576TB/s)를 깔아둔 것임. AI가 렉(지연) 없이 인간처럼 빠르게 생각하고 답할 수 있는 이유임.



9대규모 언어 모델(LLM)의 추론과 학습 모두에서 GPU 성능의 병목은 연산이 아니라 메모리 대역폭인 경우가 많음. 그래서 HBM의 용량과 속도가 AI 가속기의 실질 성능을 좌우함.

PART 02마이크론(MU)의 HBM3E 포지션



연초 대비 가파르게 치고 오른 마이크론 주가 차트

▲ 2026.05.26 속보

마이크론, 美 기업 최초로 시총 1조 달러 돌파

AI 메모리 수요 폭발과 공급 부족, 잇따른 목표가 상향이 겹치며 마이크론이 미국 기업 가운데 처음으로 시가총액 1조 달러를 넘어섰다. 같은 날 SK하이닉스도 시총 1조 달러 클럽에 합류했다.

~$883 주가 (5/26 기준)

$1,625 UBS 목표가 (상향)

$1,175 Barclays 목표가 (상향)

10마이크론(MU) 주가는 최근 한 달간 폭등했음. 5월 들어 사상 최고가를 잇따라 경신했고, 5월 26일(현지시각) 미국 기업 중 처음으로 시가총액 1조 달러를 돌파했음. 같은 날 주가는 약 $883 선에서 거래됨.



11시가총액은 $1조＋로 올라섰고, AI 메모리 수요의 직접적 수혜주로 시장에서 빠르게 재평가받고 있음. UBS는 목표가를 $1,625로, Barclays는 $1,175로 상향함.



12기술적으로 마이크론은 첨단 HBM3E 라인업을 8단(8-Hi)과 12단(12-Hi) 두 가지 구성으로 이원화해 본격 양산·공급하고 있음.



13경영진은 마이크론의 HBM 생산 용량이 2026년 말까지 사실상 전량 매진(sold out) 상태라고 밝힘.



14실적으로도 증명되고 있음. 인프라용 데이터센터 메모리 부문 매출은 FY2025 2분기 29.5억 달러에서 최근 마감한 FY2026 2분기 $77.5억으로 약 2.6배 성장함.

PART 03HBM 시장 경쟁 구도 — SK하이닉스·삼성·마이크론

2025년 2분기 HBM 점유율 — SK하이닉스 62% · 마이크론 21% · 삼성전자 17%

152025년 2분기 기준 HBM 시장 점유율은 SK하이닉스 62%, 마이크론 21%, 삼성 17%임(주력 제품은 HBM3E).



16SK하이닉스가 HBM3E를 가장 먼저 양산하며 엔비디아 공급 계약의 대부분을 확보한 상태임.



17마이크론은 SK하이닉스에 이어 두 번째로 HBM3E 양산에 성공하며 삼성을 제치고 점유율 2위에 올랐음.



18한동안 17% 안팎에 머물던 삼성은 최근 30% 수준까지 끌어올린 것으로 알려졌으며, HBM4가 본격 공급되는 2026년 하반기부터 점유율 회복을 노리고 있음.



19주목할 점은 HBM이 일반 DRAM 대비 웨이퍼 면적을 약 3배 소모한다는 것임. 이 구조적 공급 제약이 HBM의 가격 프리미엄과 높은 마진율을 떠받침.

PART 04AI 메모리 수퍼사이클

20글로벌 HBM 시장 규모는 2025년 380억 달러에서 2026년 580억 달러로 약 53% 성장할 전망임.



21마이크론 경영진은 한발 더 나아가, 데이터센터용 HBM 전체 시장이 2028년이면 연간 $1,000억(약 135조 원) 규모로 지금보다 3배 이상 폭증할 것이라는 가이드라인을 제시함.



22이에 따라 월가는 마이크론의 연간 매출 컨센서스를 상향 중임. 2024년 저점 대비 2026년 마감 기준 거의 2배 이상 늘어난 700억 달러 이상을 무난히 달성할 것으로 봄.



23이 성장의 핵심 동력은 엔비디아 B100/B200 시리즈의 대규모 출하, 그리고 세대를 거듭할수록 GPU당 HBM 탑재량이 늘어나는 추세임.

PART 05HBM3E의 기술 구조

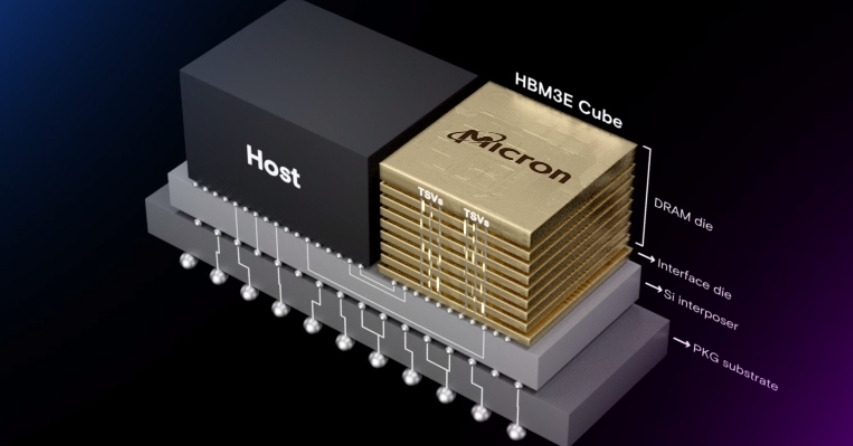

마이크론의 HBM3E 구조

24HBM3E는 HBM3의 개선 버전으로 5세대 HBM이라고도 불림. 핀당 데이터 전송 속도가 HBM3(6.4Gbps)에서 HBM3E(9.8Gbps)로 약 53% 향상됨.



2512단 스택 구성 시 단일 패키지 용량은 36GB, 대역폭은 1.2TB/s에 달함.



26각 DRAM 다이를 TSV(Through-Silicon Via, 실리콘 관통 전극)로 수직 연결하는 구조이며, 다이 간 정렬 정밀도와 열 관리가 양산 수율의 핵심 과제임.



27적층을 많이 할수록 메모리 용량이 올라감. 8단이 24GB라면 12단은 36GB가 됨.



28다만 같은 'HBM3E' 타이틀을 달았다고 모두 똑같은 성능을 내는 것은 아님.



29HBM의 숨은 성능은 "얼마나 전기를 적게 먹고 발열을 잘 잡느냐"에서 갈리며, 이는 곧 패키징 기술의 차이로 이어짐.

PART 06패키징 전쟁 — MR-MUF vs TC-NCF

30SK하이닉스는 칩 사이에 특수 액체 보호재를 흘려 넣어 굳히는 MR-MUF 공정을 씀. 열이 빠져나가는 통로(열전도)가 워낙 잘 뚫려 있어, 장시간 풀가동해도 칩이 뻗지 않는 압도적 안정성이 최대 무기임.



31삼성전자와 마이크론은 칩 사이에 얇은 필름을 끼워 가열·압착하는 TC-NCF 공정을 씀. 특히 마이크론은 하이닉스보다 미세한 '1β(1비타) 공정' 노하우를 더해, 경쟁사 대비 전력 −30%의 극강의 에너지 효율로 엔비디아를 사로잡음.



32하지만 두 공정 모두 치명적인 약점이 있음.



NCF · TC-NCF(마이크론·삼성)의 약점 — 낮은 방열 성능



33TC-NCF의 가장 큰 약점은 낮은 방열 성능임.



34① 열전도율 저하 — 고체 필름 소재는 액체·세라믹 대비 열전도율이 떨어짐. AI GPU 옆에서 HBM이 풀가동되면 엄청난 고열이 발생하는데, 필름이 장벽처럼 작용해 열이 칩 내부에 갇히기 쉽기 때문임.



35② 공간 잠식 — HBM은 전체 패키지 두께 규격이 엄격한데, NCF는 칩마다 필름 한 장 두께가 그대로 더해지게 됨. 8단 → 12단 → 16단으로 층을 높이려면 칩을 극단적으로 얇게 깎아야 하고, 이 과정에서 칩이 부서지거나 휘며 수율이 떨어지는 결과로 이어짐.



36③ 미세 기포(Void) — 필름을 강하게 누르다 보면 회로 돌기(범프) 사이에 공기가 갇혀 미세 기포가 생기기 쉬움. 기포가 생긴 자리는 전기가 통하지 않거나 열이 고여 칩이 타버리는 불량의 원인이 됨.



MUF · MR-MUF(SK하이닉스)의 약점 — 휨·이탈 위험



37MR-MUF의 가장 큰 약점은 칩이 휘거나 구조적으로 이탈할 수 있다는 점임.



38① 휨(Warpage) — 액체를 한 번에 주입한 뒤 거대한 오븐에서 구워 굳힘. 식는 과정에서 칩 중심부와 외곽부의 수축 속도가 달라, 웨이퍼가 찐빵처럼 휘어버리는 현상이 고질적으로 발생함.



39② 칩 밀림 — 액체가 좁은 칩 틈을 강한 압력으로 비집고 들어갈 때, 위에 쌓아둔 얇은 칩들이 물결에 쓸리듯 옆으로 밀리거나 비틀어질 수 있음. 칩 돌기가 수직으로 정확히 맞물려야 하는데 어긋나면 전량 폐기된다.



40③ 높은 초기 투자비 — 기존 장비(TC 본더)를 상당 부분 재활용하는 NCF와 달리, MR-MUF는 액체를 정밀 주입하고 대량으로 굽는 고가의 전용 장비 라인을 새로 깔아야 함. CapEx가 크고, 라인이 한 번 삐끗하면 가장 먼저 개발을 마쳐도 상용화가 늦어질 수 있음.



41각 기업도 이 약점을 정확히 알고 저마다 대응하고 있음.



42삼성전자는 단기적으로 'Advanced TC-NCF'로 필름 두께를 4분의 1 수준까지 줄여 전체 두께 규격을 맞췄고, 열전도율이 높은 특수 물질을 섞어 필름 성질을 개량해 HBM을 생산하고 있음.

SOURCE NOTE · 삼성전자

삼성전자는 'Advanced TC-NCF' 기술로 12단 제품을 8단 제품과 동일한 높이로 구현해 HBM 패키지 규격을 맞췄다고 밝혔다. 적층 수가 늘고 칩이 얇아질 때 생기는 휨 현상을 최소화할 수 있어, 고단 적층 확장에 유리하다는 설명이다.

출처 · 삼성뉴스룸(2024.02.27), 삼성전자, 업계 최초 36GB HBM3E 12H D램 개발

43장기적으로 삼성은 하이브리드 본딩을 선제 도입하겠다는 강한 의지를 보임. 필름도, 돌기(범프)도 없이 구리와 구리를 분자 결합으로 직접 붙이는 방식이다. 필름이 사라지니 고질적인 발열·두께 문제가 단숨에 0이 됨.



44SK하이닉스는 'Advanced MR-MUF'로 대응함. 칩을 쌓을 때 누르는 압력을 미세 제어해 액체가 흘러들 때 얇은 칩이 옆으로 밀리지 않도록 잡아주는 고정 기술을 도입했고, 구울 때 식는 속도를 구역별로 다르게 제어하는 특수 냉각 오븐으로 휨 발생률을 한 자릿수 이하로 낮춤.



45하이닉스는 자사 MR-MUF 완성도가 워낙 높아, 이를 더 고도화해 차세대 16단 HBM4까지 수율을 뽑아내겠다고 선언함.



46그렇다면 마이크론은 어떻게 대응하고 있을까?



47마이크론은 삼성과 같은 TC-NCF 진영이지만, 독보적인 기초 DRAM 미세화 능력으로 약점을 찍어누름.



48마이크론은 HBM 내부에 들어가는 DRAM 자체를 경쟁사보다 한 세대 앞선 1β(1비타, 5세대 미세공정)로 구워냄.



49칩 자체의 기본 전력 소모가 워낙 낮다 보니, NCF 필름 탓에 열이 잘 안 빠져나가더라도 애초에 칩에서 열과 전기가 30% 적게 발생하게 만들면 그만이라는 논리임. 이 하드웨어 스펙 우위로 마이크론은 엔비디아 Blackwell 공급망의 한 축을 대량 확보했음.

PART 07현세대와 다음 세대 — HBM4·HBM4E

50HBM4는 엔비디아의 루빈(Rubin) 플랫폼에 맞춰 핀당 속도가 최대 11.7~13.0Gbps 영역으로 올라감(HBM3E는 9.8Gbps).



51덕분에 HBM4 단일 패키지의 총 대역폭은 초당 1.5TB 이상이 됨(HBM3E는 1.2TB). 영화 약 400편을 1초에 전송하는 속도임.



525세대까지는 베이스 다이(맨 아래 칩)도 메모리 공정으로 만들었음. 그런데 HBM4부터는 통로가 2배로 넓어지며 고도의 연산 제어가 필요해짐. 이에 삼성은 자체 파운드리 4나노 공정으로, SK하이닉스는 TSMC의 3나노(N3) 공정으로 베이스 다이를 구워 D램 스택과 결합하는 방식으로 각자 살길을 찾음.



53메모리가 사실상 시스템 반도체(파운드리)의 영역으로 진입한 첫 세대임.



54SK하이닉스·삼성·마이크론 모두 개발·공급을 진행 중이며, 이 전환 시점에서 점유율 재편이 일어날 가능성이 있음. 개발 완료 직후 상용화가 세계에서 가장 빠른 기업 중 하나가 바로 삼성이기 때문임.



55또 하나의 큰 특징은 16단 적층 구조의 등장임. 얼마 전까지만 해도 16단은 마이크론이 따라잡지 못한 영역이었음.

SOURCE NOTE · 삼성 / SK하이닉스

삼성전자는 2025년 4분기 실적 컨퍼런스콜에서 TC-NCF 기반 HBM3E·4 16단 적층 패키징 기술을 양산 가능한 수준으로 확보했다고 밝혔다. 이는 6세대 1c D램 기반 16단 HBM4에서 수익화 가능한 수율(업계 통상 60% 이상)을 달성했다는 의미다. SK하이닉스 역시 Advanced MR-MUF 기술로 5세대 1b D램 기반 HBM4 16단 양산 준비를 모두 마쳤다고 밝혔다.

출처 · 디일렉(2026.02.03), 관련 기사 보기

56그런데 2026년 3월, 마이크론이 HBM4 16단 적층을 선보이며 기술 격차를 좁혔음.

관련 기사

마이크론, HBM4 양산 돌입·GDDR 적층 동시 승부…'메모리 전쟁' 판도 흔드나

출처 · 글로벌이코노믹, 기사 보기

57다만 삼성·SK하이닉스는 HBM4 16단의 수요가 적을 것으로 봄. 16단이 본격 적용되는 곳은 HBM4E일 전망이다. HBM4E의 12단 대비 HBM4의 16단은 상대적으로 인기가 떨어지기 때문임.



58추가로, HBM4E에서는 또 하나의 적층 구조가 예상됨. 바로 20단임.



59삼성과 마이크론이 어떻게든 기술을 짜내 16단까지는 TC 방식으로 만들어냈지만, 20단부터는 물리적 한계에 부딪히게 됨. 이는 SK하이닉스도 마찬가지임.



60즉, 다음 세대 HBM4E부터는 3사 모두 본격적인 하이브리드 본딩이 필요해지는 것임.



61난이도가 매우 높은 기술이라, 이를 먼저 상용화하는 기업이 다음 HBM 패권을 가져갈 가능성이 큼.

PART 08투자 관점에서 보면

62가장 직접적인 수혜주

마이크론은 AI 메모리 수퍼사이클의 직접적인 수혜주이며, HBM 매진 상태가 2026년 말까지 이어진다는 점이 매출 가시성을 높인다.

63리스크 ① 가격 사이클

공급이 충분해지는 2027년 이후 HBM 가격 하락 압력이 생길 수 있고, 이는 마진율에 직접 영향을 준다.

64리스크 ② 점유율 확대 속도

SK하이닉스가 엔비디아 공급의 압도적 점유율을 유지하고 있어, 마이크론의 점유율 확대 속도가 투자 판단의 핵심 변수다.

65관전 포인트 · HBM4E 기술 리더십

HBM4E 전환 시점에 마이크론이 하이브리드 본딩 등 기술 리더십을 확보할 수 있는지가 2027~2028년 주가 방향을 가르는 중요한 팩터다.

참고 · 밸류에이션

최근 주가가 단기간에 급등하면서, 현재 주가(약 $883)는 애널리스트 평균 목표가(약 $667)를 크게 웃돌고 있다. UBS·Barclays가 목표가를 대폭 올렸지만, 시장이 이미 상당한 낙관을 선반영했다는 뜻이기도 하다. 기대가 높아진 만큼 차익 실현·조정 리스크도 함께 커진 구간임을 염두에 둘 필요가 있다.

이 글은 HBM 기술과 마이크론의 시장 포지션을 정리한 자료입니다. 주가·시가총액·목표가 등 수치는 2026년 5월 26~27일 기준이며, 시점에 따라 달라질 수 있습니다.

※ 본 콘텐츠는 정보 제공 목적이며, 특정 종목의 매수·매도를 권유하는 투자 자문이 아닙니다. 투자 판단과 책임은 투자자 본인에게 있습니다.
